כמכשיר מפתח להעברת חום בין נוזלים שונים, עקרון התכנון של מחליף חום מבוסס על תרמודינמיקה, העברת חום ומכניקת נוזלים. היא שואפת להשיג העברת אנרגיה יעילה, אמינה וחסכונית באמצעות תצורה מבנית והתאמת פרמטרים סבירים. תהליך התכנון חייב לא רק לעמוד בדרישות התהליך עבור טמפרטורה, לחץ ומאפיינים בינוניים, אלא גם לשקול את יעילות העברת החום, בקרת נפילות הלחץ, עמידות החומר ועלות הייצור, תוך יצירת גישה רב-אובייקטיבית של הנדסת מערכת אופטימלית.
הליבה של עיקרון העיצוב היא בראש ובראשונה הבנת מנגנון העברת החום. חום מועבר מהנוזל בטמפרטורה-גבוהה לנוזל בטמפרטורה-נמוכה דרך הממשק. קצב ההעברה נקבע על פי חוק הקירור של ניוטון וחוק המוליכות התרמית של פורייה, ומושפע מהפרש הטמפרטורה, שטח העברת החום, מקדם העברת החום הכולל ומצב זרימת הנוזל. מקדם העברת החום הכולל משקף באופן מקיף את ההשפעות המשולבות של התנגדות העברת חום הסעה, התנגדות העברת חום מוליכה והתנגדות עכבה. לכן, בתכנון, מקדם זה צריך להשתפר על ידי אופטימיזציה של מבנה ערוץ הזרימה, שיפור ההפרעות, בחירת חומרים מוליכות תרמית גבוהה ובקרת זיהומים.
שנית, זה כרוך באיזון זרימה וירידה בלחץ. ניתן לסווג את דפוסי הזרימה של נוזלים חמים וקרים בתוך מחליף חום לזרם-משותף,-זרם נגדי, זרימה צולבת- וזרימה מעורבת. הסדרי זרם נגדי- משיגים את הפרש הטמפרטורה הממוצע המרבי ומשפרים את יעילות העברת החום, אך יש לקחת בחשבון את הצלבת הטמפרטורה ומגבלות מבניות. הבחירה בחתך- של תעלות הזרימה, קוטר הצינור, מרווח הלוחות וצורת הסנפיר משפיעה ישירות על חלוקת המהירות ועל ירידת הלחץ. על המעצבים למצוא את הפתרון האופטימלי בין שיפור ביצועי העברת החום לבין הפחתת צריכת החשמל של המשאבה או המאוורר כדי למנוע ירידת לחץ מוגזמת המובילה לעלייה בצריכת האנרגיה.

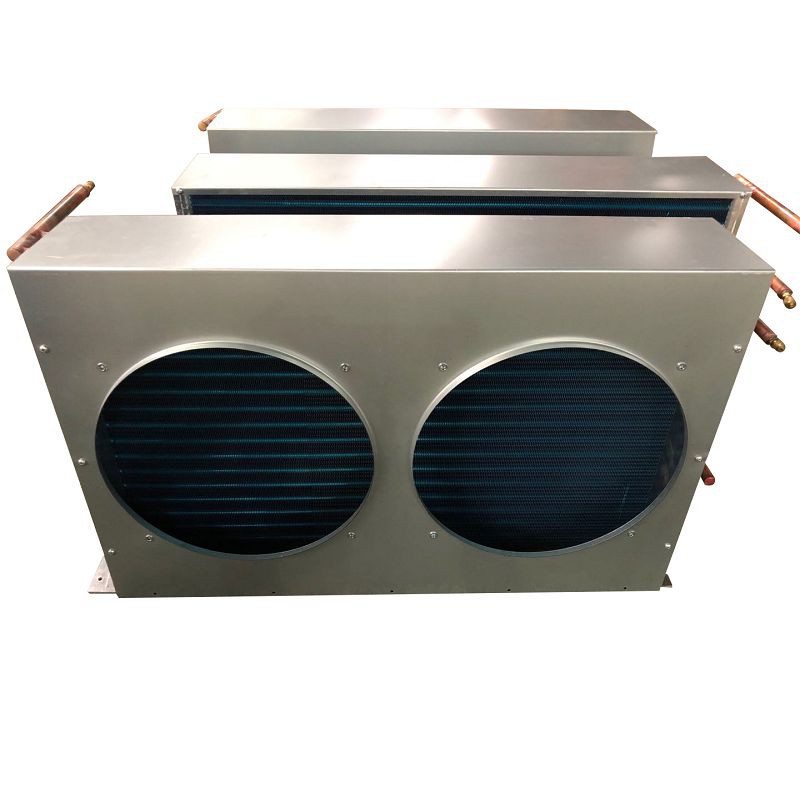

בחירה מבנית היא מרכיב מכריע בעקרון העיצוב. מבני מעטפת-ו-צינורות חזקים, בעלי עמידות בלחץ וטווח טמפרטורות רחב, ומתאימים לתנאי-זרימה גבוהה,-טמפרטורה גבוהה ולחץ גבוה-. מבני הלוחות הם קומפקטיים, בעלי מקדמי העברת חום גבוהים וקלים לפירוק ולניקוי, מה שהופך אותם למתאימים ליישומים מוגבלים- ומתוחזקים לעתים קרובות. מבנים בעלי פינים משפרים את העברת החום הצדדית באוויר על ידי הרחבת שטח הפנים והם משמשים בדרך כלל להחלפת חום נוזלי{10} בגז. בחירת החומר חייבת להתבסס על מידת הקורוזיביות של המדיום, הטמפרטורה והלחץ. החומרים הנפוצים כוללים פלדת פחמן, נירוסטה, סגסוגות נחושת, טיטניום וסגסוגות מיוחדות, שניתן להוסיף להן ציפויים או בטנות נגד קורוזיה- כדי לשפר את העמידות.
יתרה מזאת, התכנון חייב לשקול בקרת זיהומים ותחזוקה. על ידי שימוש בתכנון קצב זרימה מתאים, גימור משטח ואסטרטגיות ניקוי רגילות, ניתן לצמצם את ההשפעה של הצטברות זיהומים על ביצועי העברת החום. יש לשמור שטח הפעלה במבנים הניתנים להסרה או רחיץ כדי להקל על תחזוקה עתידית.
עיצובים מודרניים משלבים יותר ויותר סימולציות מספריות ואלגוריתמי אופטימיזציה לביצוע ניתוח-בפיזיקה משולבת של טמפרטורה, זרימה וירידה בלחץ, המאפשרים חיזוי מדויק של העברת חום והתנגדות, ואיטרציה מבנית.
לסיכום, עקרון התכנון של מחליפי חום מבוסס על חוקי העברת חום וזרימה, תוך התחשבות מקיפה במגבלות מבניות, חומרים ומצב תפעול עבור אופטימיזציה מרובה-ת. זה מבטיח העברת אנרגיה יעילה, אמינה וחסכונית תוך עמידה בדרישות התהליך, מתן תמיכה מוצקה לשימור אנרגיה ותפעול יציב של מערכות תעשייתיות.
